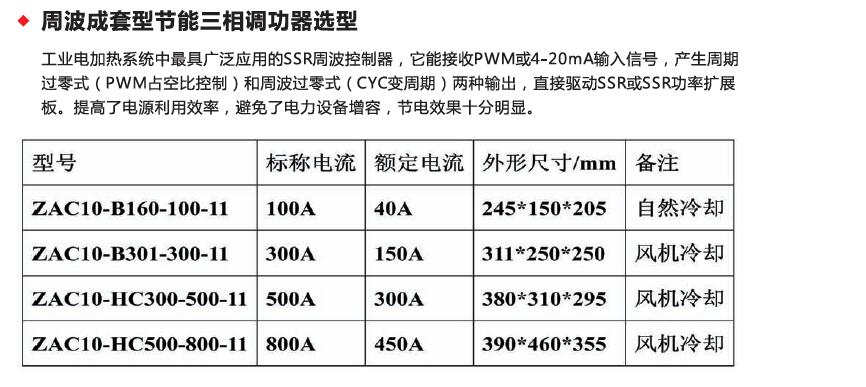

固态继电器成套系列，具体型号
1.zip

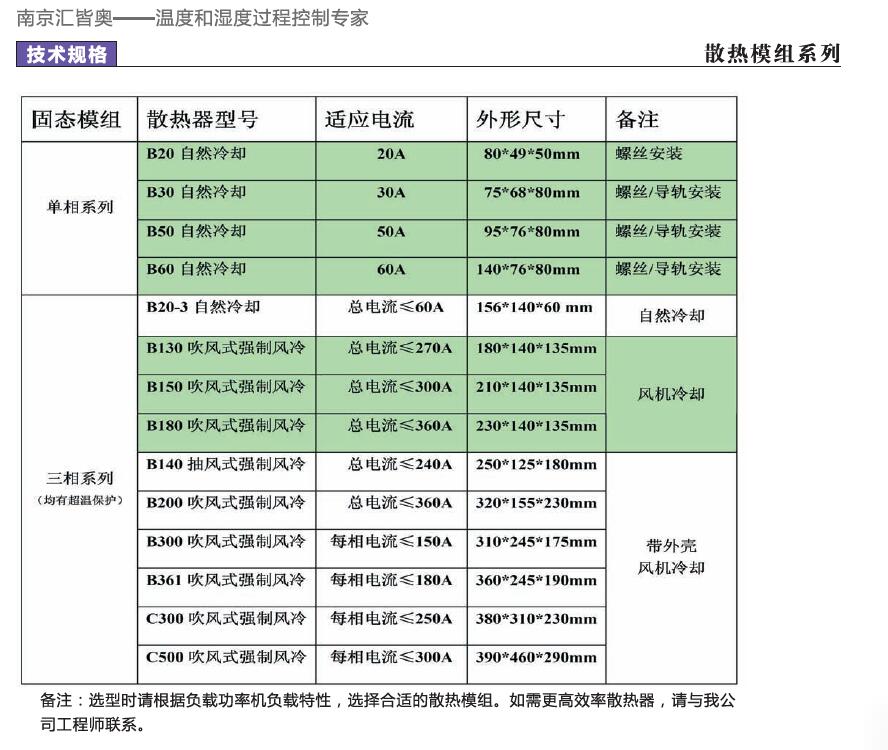

单相散热片B20 B30 B40 B50 B60
三相不带外壳 B130S B150S B180S

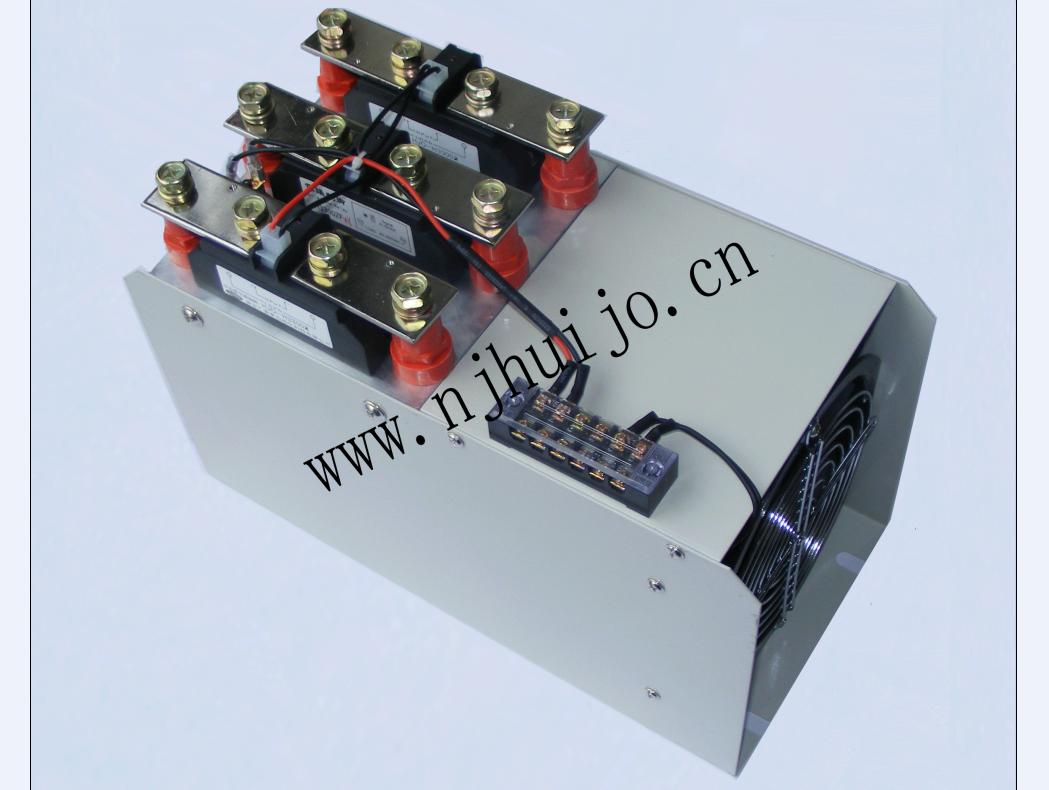

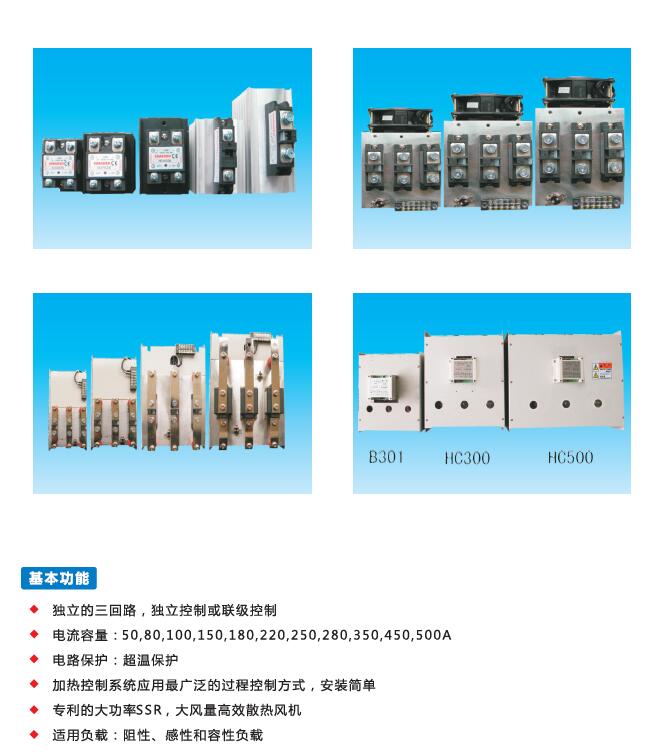

三相带外壳 B140S B200S B300S B361S C300S
|
U系列固态继电器选型表（欧式风格）
|
指标型号 |
Output 输出 Tc=80℃（底板温度） |
INPUT 输入 |
介质耐压 |
|
工作电流*
IT Arms |
工作电压VAC |
1周波浪涌电流Isurge A |
输出类型 |
漏电流 |
电压VDC |
电流mA |
VISO VDC（一分钟） |
|
H330 ZU |
30 |
40～440 |
300 |
反向并联晶闸管 |
280Vac< 5mA
440Vac< 9mA
*主要为并联RC回路的漏电流 |
4～24 |
10～30 |
输入对输出
>2000
输出对底板
>2000
|
|
H350 ZU |
50 |
40～440 |
500 |
|
|
|
H375 ZU |
75 |
40～440 |
800 |
|
H3100 ZU |
100 |
40～440 |
1000 |
|
S312 ZU |
12 |
40～440 |
120 |
双向晶闸管 |
|
S325 ZU |
25 |
40～440 |
250 |
|
S340 ZU |
40 |
40～440 |
400 |
| H350 ZU |
50 |
40～440 |
500 |
单硅反并联 |
| H330 ZU |
30 |
40～440 |
300 |
|
|
|
|
|
|
|
|
|
|
|
|
S系列普通型 H系列增强型 |
| 工作电流 产品型号 交流工作电压 |
工作电流 产品型号 交流工作电压 |
|
3A S203Z L 220VAC |
75A H275Z K，F 220VAC |
|
3A S203Z C 220VAC |
75A H375Z K，F 380VAC |
|
3A S203Z W2 220VAC |
80A H380Z K，F 380VAC |
|
4A S204Z W1 220VAC |
100A H3100Z K，F 380VAC |
| 6A S206Z L2 220VAC |
120A H3120ZF 380VAC |
| 8A S208Z K 220VAC |
150A H3150ZE 380VAC |
| 10A S210Z K 220VAC |
200A H3200ZE 380VAC |
| 12A S212Z K 220VAC |
220A H3220ZE 380VAC |
| 20A S220Z K 220VAC |
250A H3250ZE 380VAC |
| 25A S225Z K F 220VAC |
300A H3300ZD 380VAC |
| 40A S240Z K F 220VAC |
340A H3340PN 380VAC |
| 3A S303Z L 380VAC |
400A K3400Z 380VAC |
| 3A S303Z C 380VAC |
500A K3500Z 380VAC |
| 3A S303Z W2 380VAC |
|
| 4A S304Z W1 380VAC |
|
| 6A S306Z L2 380VAC |
|
| 8A S308Z K 380VAC |
|
| 10A S310Z K 380VAC |
|
| 12A S312Z K 380VAC |
|
| 20A S320Z K 380VAC |
|
| 25A S325Z K F 380VAC |
|
| 40A S340Z K F 380VAC |
|
| ★ 定货声明：SSR 功率扩展，阻容吸收漏电会产生误 |
★ 触发方式P型定货时请指明 |
| 触发，定货应声明无RC吸收 |
★ 选件：恒流输入：12mA 4-32VDC |
| ★ 请注意外型封装K，F区别 |
★ 以上为硅片电力模块工艺，工业级工作电压50-430VAC | |
| > 希曼顿带阻容吸收的（0.1μ180Ω）晶闸管反并联模块：MTX两只单硅反并联；MFX单硅和二极管反并联 |
| 型号 单硅平均电流（A） 有效值电流（A） 电压 触发电流 外型 |
| MTX/MFX 55-12 55 110 >1200V < 50mA F |
| MTX/MFX 120-16/18 120 290 >1200V < 50mA D |
| MTX/MFX 180-16/18 180 360 >1400V < 50mA D |
| MTX/MFX 250-16/18 250 400 >1000V < 50mA |
| MTX/MFX 310-16/18 310 500 >1200V < 50mA | |
