| FC □- □ □ A- □/ M, □ |

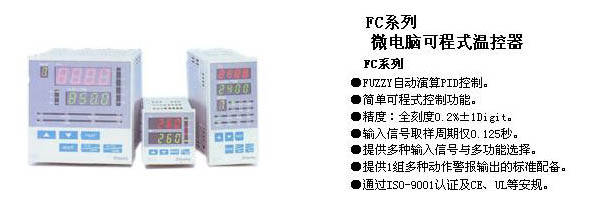

FC SERIES |
| 尺寸 |
D |
|
|
|
|
|
|
FCD（W96×H96×D100mm） |
| R |
|
|
|
|
|
|
FCR（W48×H96×D100mm）或（W96×H48×D100mm） |
| S |
|
|
|
|
|
|
FCS（W48×H48×D100mm） |
| 序 号 |
1 |
|
|
|
|
|
适用于FCD，FCR |
| 2 |
|
|
|
|
|
仅适用于FCS-23□-□/M机种 与 FCR-200（W96×H48）机种 |
| 控 制 动 作 |
3 |
|
|
|
|
PID控制（控制方式可以选择） |
| 5 |
|
|
|
|
ON-OFF SERVO OUTPUT控制（控制方式可以选择） |
| 警 报1（A1） |
A |
|
|
|
多种动作系统（可选择AI动作方式） |
| 控 制 输 出（O U T） |
R |
|
|
Relay继电器接点，1a 1b或1a×2 |
| S |
|
|
DC电压输出（驱动SSR用）：12 +2 0 V |
| A |
|
|
DC电流输出：4～20mA |
| 入 力 |
M |
|
种范围输入系统（输入种类可选择） |
| 特 殊 功 能 （需指定） |
A2 |
警报2（A2）（动作方式可选择） |
| SA |
警报3（A3），警报4（A4） |
| DR |
控制输出 （OUT2） 加热、冷却控制 |
Relay继电器接点：1a |
| DS |
DC电压输出（驱动SSR用）： 12 +2 0 V 最大40mA |
| DA |
DC电流输出：4～20mA 负荷电阻：最大550Ω |
| TA |
传送输出 |
DC电流输出：4～20mA 负荷电阻：最大550Ω |
| TV |
DC电压输出：0～1V 负荷电阻：最小100KΩ |
| C |
串列通信 |
RS-232C |
| C5 |
RS-485 |
| SM |
设定值记忆功能 |
| EA(0-20) |
外部设定 |
DC电流输入：0～20mA |
| EA(4-20) |
DC电流输入：4～20mA |
| EV(0-1) |
DC电压输入：0～1V |
| EV(1-5) |
DC电压输入：1～5V |
| LA |
回路断线警报 |
| IP |
防尘·防滴（IP54） |
| TC |
外壳接线端子保护 |
| BK |
黑色 |
| P24 |
绝缘电源输出：DC24±3V 最大负荷电流30mA V |
