| PC-8 □ 5- □/ □, □ |

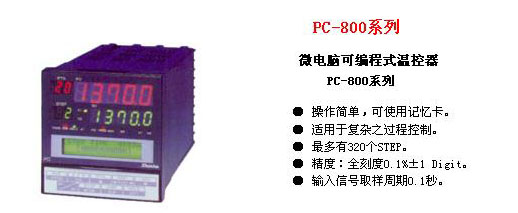

PC-800（W96×H96×D165mm） |
| 控制 动作 |
3 |
|
|
|
|
PID控制 |
| 5 |
|
|
|
|
ON/OFF 伺服输出PID控制（控制方式可以选择） |
| 警报 |
5 |
|
|
|
上下限警报个别设定个别输出型 有多种警报动作系统（动作方式可选） |
| 控制输出 |
R |
|
|
Relay继电器接点：1a（PC-855只有此控制输出，1a X2） |
| S |
|
|
无接点电压输出（驱动SSR用）：DC 15V 负荷电阻：250Ω以上 |
| A |
|
|
直流电流输出：DC 4～20mA 负荷电阻：最大600Ω |
| T |
|
|
无接点Relay输出（驱动SSR用）：AC 250V 1A |
| 入力 |
E |
|
热电偶：指定K，J，R，S，B，E，T，C（W/Re5-26），N，PL-II |
| R |
|
测温电阻体：Pt100 |
| A |
|
直流电流：指定DC 0～20mA，DC 4～20mA |
| V |
|
直流电压：指定DC -10～10mA,DC 0～10mA,DC 0～100mA,DC -1～1V,DC 0～1V,DC 1～5V,DC 0～10V |
| 特殊功能 （需指定） |
SS |
STEP温度设定值表示 |
| PTN |
PATTERN号码外部选择 |
| EC |
外部操作 |
| TS |
时间讯号输出 |
| C |
串列通信 |
RS-232C |
| C5 |
RS-485 |
| DM |
外部记忆 |
付MEMORY CARD |
| DM0 |
不付MEMORY CARD |
| PVTA |
传送输出 |
DC 4～20mA，负荷电阻：最大600Ω |
| SVTA |
| MVTA |
| PVTV |
DC 0～1V，负荷电阻：最小10KΩ |
| SVTV |
| MVTV |
| AST |
自动开始（AUTO-START） |
| PS |
停电回复动作 |
待机（STAND-BY) |
| PRH |
暂停（HOLD） |
| PST |
PV START |
| DR |
控制输出（C2）（加热冷却控制） |
Relay继电器接点：1a |
| DS |
无接点电压输出（驱动SSR用）：DC 15V 负荷电阻：250Ω以上 |
| DA |
直流电流输出：DC 4～20mA 负荷电阻最大600Ω |
| DT |
无接点Relay输出（驱动SSR用）：AC 250V 1A |
| MS |
分秒设定 |
| SE |
安全设定（设定值锁定） |
