订货例:SR23-SDIP-064000 为1路自由输入,2路调节输出,调节输出1是4~20mA输出,调节输出2是固态继电器驱动输出,3组事件输出,非隔离0~10V模拟遥控设定,4~20mA模拟变送输出,4点DI无电压接点,5点DO门输出

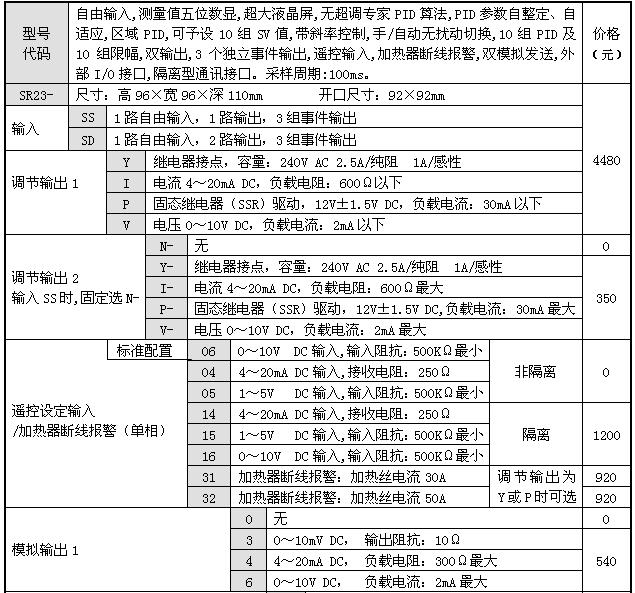

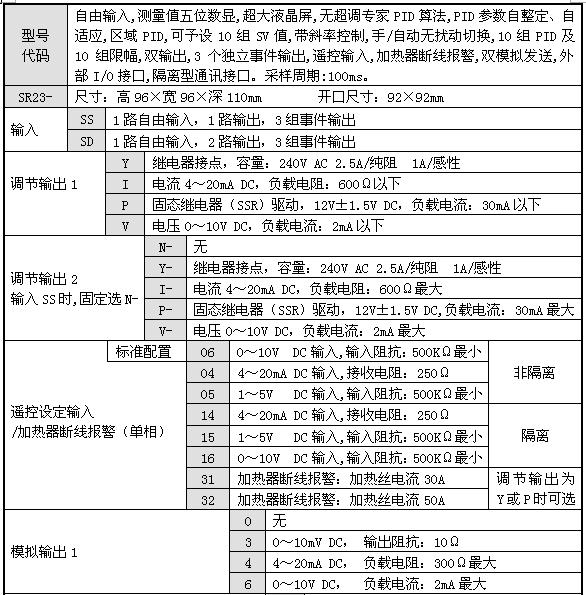

型号 代码 |
技术规格 | ||||||||||
SR23- |
尺寸:高96×宽96×深110mm 开口尺寸:92×92mm | ||||||||||
输入 |
DL |
2路自由输入,2路输出,独立双回路调节,3组事件输出 | |||||||||
DC |
2路自由输入,1路输出,内部串级控制,3组事件输出 | ||||||||||
DS |
2路自由输入,1路输出,带运算功能,3组事件输出 | ||||||||||
DD |
2路自由输入,2路输出,带运算功能,3组事件输出 | ||||||||||
调节输出1 |
Y |
继电器接点,容量:240V AC 2.5A/纯阻 1A/感性 | |||||||||
I |
电流4~20mA DC,负载电阻:600Ω以下 | ||||||||||
P |
固态继电器(SSR)驱动,12V±1.5V DC,负载电流:30mA以下 | ||||||||||
V |
电压0~10V DC,负载电流:2mA以下 | ||||||||||
调节输出2 |
Y- |
继电器接点,容量:240V AC 2.5A/纯阻 1A/感性 | |||||||||
I- |
电流4~20mA DC,负载电阻:600Ω最大 | ||||||||||
P- |
固态继电器(SSR)驱动,12V±1.5V DC,负载电流:30mA最大 | ||||||||||
V- |
电压0~10V DC,负载电流:2mA最大 | ||||||||||
遥控设定输入 /加热器断线报警(单相) |
06 |
0~10V DC输入,输入阻抗:500KΩ最小 |
非隔离 | ||||||||
04 |
4~20mA DC输入,接收电阻:250Ω | ||||||||||
05 |
1~5V DC输入,输入阻抗:500KΩ最小 | ||||||||||
14 |
4~20mA DC输入,接收电阻:250Ω |
隔离 | |||||||||
15 |
1~5V DC输入,输入阻抗:500KΩ最小 | ||||||||||
16 |
0~10V DC输入,输入阻抗:500KΩ最小 | ||||||||||
31 |
加热器断线报警:加热丝电流30A |
调节输出为Y或P时可选 | |||||||||
32 |
加热器断线报警:加热丝电流50A | ||||||||||
模拟输出1 |
0 |
无 | |||||||||
3 |
0~10mV DC, 输出阻抗:10Ω | ||||||||||
4 |
4~20mA DC, 负载电阻:300Ω最大 | ||||||||||
6 |
0~10V DC, 负载电流:2mA最大 | ||||||||||

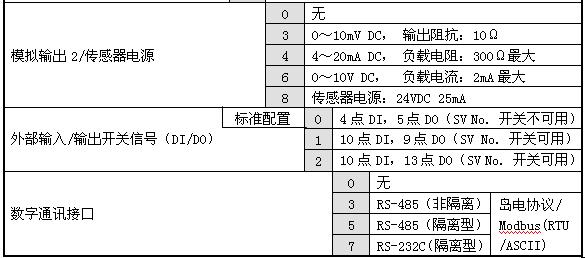

模拟输出2/传感器电源 |
0 |
无 | |||||||||
3 |
0~10mV DC, 输出阻抗:10Ω | ||||||||||
4 |
4~20mA DC, 负载电阻:300Ω最大 | ||||||||||
6 |
0~10V DC, 负载电流:2mA最大 | ||||||||||
8 |
传感器电源:24VDC 25mA | ||||||||||
|
0 |
4点DI,5点DO(SV No. 开关不可用) | |||||||||
1 |
10点DI,9点DO(SV No. 开关可用) | ||||||||||
数字通讯接口 |
0 |
无 | |||||||||
3 |
RS-485(非隔离) |
岛电协议/ Modbus(RTU/ASCII) | |||||||||
5 |
RS-485(隔离型) | ||||||||||
7 |
RS-232C(隔离型) |
订货例:SR23-DLIP-064000 为2路自由输入,2路调节输出,独立双回路调节,调节输出1是4~20mA输出,调节输出2是固态继电器驱动输出,3组事件输出,非隔离0~10V模拟遥控设定,4~20mA模拟变送输出,4点DI无电压接点,5点DO门输出
